Маршрутизация аудио по IP-сети

• Содержание

• 1. Что такое Audio Routing?
• 2. Почему независимые Audio TX / RX важны
• 3. Компоненты решения
• 4. RTSP-Audio и Dante Audio
• 5. Двунаправленная маршрутизация «точка-точка»
• 6. Распределённая маршрутизация между несколькими конечными точками
• 7. Микширование до 8 потоков RTSP-Audio
• 8. OIP-N60C — централизованная маршрутизация Dante
• 9. Практические сценарии применения
• 10. Как проектировать систему
• 11. Контрольный список перед развертыванием
• 12. Итоговая архитектура
• Краткое резюме

Современные AV-системы всё чаще строятся вокруг IP-сети. Она позволяет распределять аудио между переговорными комнатами, учебными классами, аппаратными, залами и удалёнными помещениями без жёсткой привязки к физическому расположению оборудования. Для аудио особенно важна возможность не просто передать сигнал из точки A в точку B, а построить гибкую двунаправленную архитектуру.

Рассмотрим гибкую двунаправленную передачу аудио на примере устройств Lumens серии OIP-N. В данных устройствах эта задача реализуется через независимые Audio TX / RX, поддержку RTSP-Audio и Dante Audio, а также инструменты для микширования и централизованной маршрутизации. Такой подход подходит как для простой схемы «точка-точка», так и для распределённой системы с несколькими конечными точками.

• 1

  Что такое Audio Routing?

Audio Routing — это маршрутизация аудио, при которой локальный аудиосигнал кодируется в сетевой поток, передаётся по IP-сети, а затем принимается и декодируется удалённым устройством. После декодирования аудио может быть выведено на конечное устройство через USB/UAC, Line Out или HDMI Audio.

Ключевая особенность OIP-N40E и OIP-N60D — независимость направлений TX и RX. Audio TX отвечает за передачу локального аудио, а Audio RX — за приём другого удалённого потока. Эти два тракта могут работать одновременно и независимо от маршрутизации видео.

• 2

  Почему независимые Audio TX / RX важны

• Audio TX принимает локальное USB/UAC, Line In или HDMI Audio, кодирует его в RTSP-Audio или Dante Audio и передаёт в сеть.
• Audio RX независимо выбирает удалённый RTSP-Audio или Dante Audio, декодирует его и выводит через USB/UAC, Line Out или HDMI Audio.
• TX и RX работают одновременно: один OIP-N может передавать локальный звук и одновременно принимать звук от другой конечной точки.
• Audio Routing может работать даже без видеостриминга; аудио не обязано следовать тому же источнику или получателю, что и видео.

• 3

  Компоненты решения

• 4

  RTSP-Audio и Dante Audio

RTSP-Audio

В данной архитектуре RTSP-Audio — разработанный Lumens бесплатный независимый формат потоковой передачи аудио. Он используется для кодирования, передачи и декодирования сетевого аудио между устройствами OIP-N.

Важно: RTSP-Audio не следует путать с аудиодорожкой, встроенной в стандартный RTSP-видеопоток. Здесь RTSP-Audio рассматривается как самостоятельный аудиопоток, который может кодироваться, маршрутизироваться, декодироваться и микшироваться.

Dante Audio

Dante Audio используется в проектах, построенных вокруг экосистемы Dante. При проектировании необходимо проверить поддержку Dante конкретной моделью, наличие лицензии, количество каналов и требования интеграции с Dante-микрофонами, DSP, микшерами и громкоговорителями.

Гибридная архитектура

RTSP-Audio и Dante Audio могут сосуществовать в одной IP-архитектуре. Нативные устройства Dante продолжают работать через Dante Audio, а конечные точки без Dante — например, USB, Line или HDMI — могут подключаться к IP-сети через бесплатный RTSP-Audio. Это позволяет интегрировать существующее оборудование без полной замены.

• 5

  Двунаправленная маршрутизация «точка-точка»

Если установить OIP-N40E или OIP-N60D на обеих конечных точках, сторона A может передавать локальное аудио на B через Audio TX, а сторона B — одновременно использовать свой Audio TX для возврата другого аудиосигнала на A. Так формируется полноценная двунаправленная маршрутизация с независимыми направлениями.

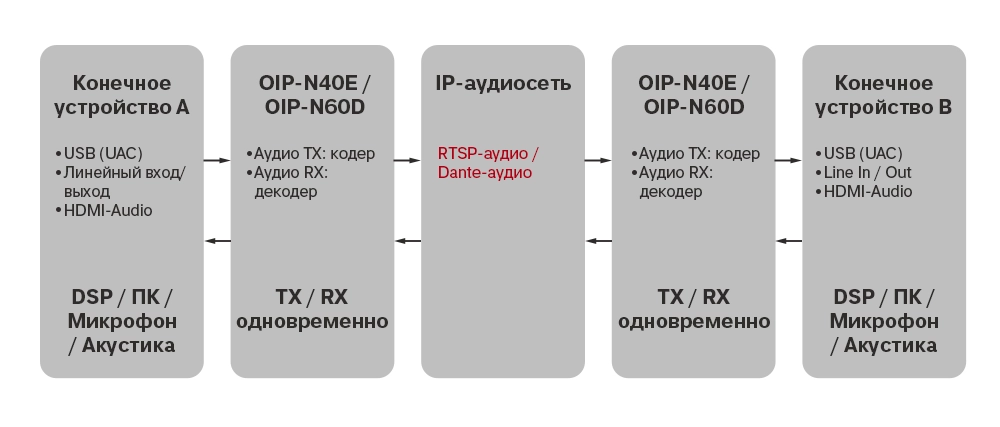

Иллюстрация: OIP-N40E / OIP-N60D одновременно выполняет функции кодера и декодера.

• 6

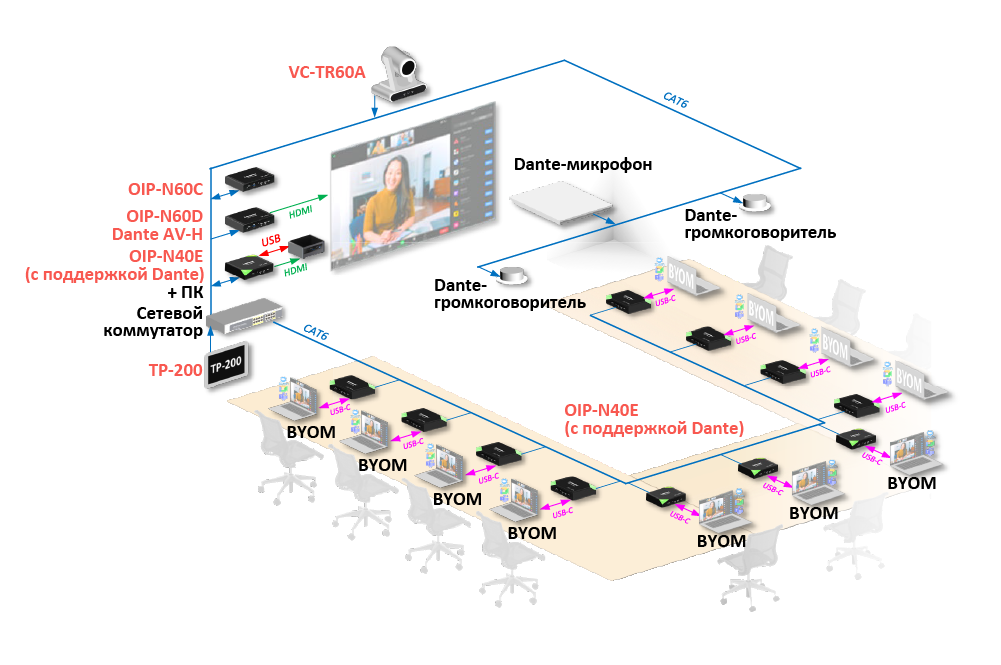

  Распределённая маршрутизация между несколькими конечными точками

Несколько устройств OIP-N можно распределить между переговорными комнатами, кафедрами, аппаратными стойками или удалёнными помещениями. Каждый узел может одновременно передавать и принимать аудио, поэтому USB/UAC, Line и HDMI Audio работают независимо от физического расстояния.

• 7

  Микширование до 8 потоков RTSP-Audio

При использовании RTSP-Audio декодер OIP-N может выбрать и микшировать до 8 потоков RTSP-Audio, а затем вывести смешанный результат через локальный аудиовыход. Дополнительная лицензия Audio Mixer не требуется.

• Выбор нескольких источников: декодер может выбрать 8 RTSP-Audio потоков от источников в сети.
• Микшер: выбранные потоки микшируются непосредственно на OIP-N.
• Локальный выход: результат выводится через USB/UAC, Line Out или HDMI Audio.
• Применение: несколько удалённых источников объединяются в один громкоговоритель, хост или другую конечную аудиоточку.

• 8

  OIP-N60C — централизованная маршрутизация Dante

Если проект требует частого переключения источников и назначений Dante Audio, OIP-N60C обеспечивает централизованное управление маршрутизацией Dante Audio в реальном времени. Источники и назначения можно переключать во время работы системы.

Не-Dante устройства при этом могут продолжать использовать RTSP-Audio как бесплатный независимый путь потоковой передачи аудио. Это позволяет конечным точкам Dante и не-Dante сосуществовать в одной системе.

• 9

  Практические сценарии применения

• Переговорные комнаты и конференц-пространства — двунаправленная передача речи и аудио между помещениями.
• Учебные классы и лекционные пространства — распределение аудио между локальными и удалёнными точками.
• Залы судебных заседаний — независимая передача и приём аудиосигналов между участниками.
• Распределённые пространства — передача аудио между помещениями и удалёнными аппаратными стойками.
• Системы с несколькими аудиоисточниками — объединение нескольких потоков RTSP-Audio в один выход.
• Гибридные системы Dante/не-Dante — постепенная интеграция сетевого аудио без полной замены существующего оборудования.

• 10

  Как проектировать систему

• 1. Составить список Audio I/O: USB/UAC, Line, HDMI Audio, Dante и все конечные устройства.
• 2. Для каждого OIP-N определить двунаправленный Audio Flow: источник TX и назначение RX.
• 3. Выбрать формат: RTSP-Audio для не-Dante устройств, Dante Audio для нативных Dante-конечных точек или гибрид.
• 4. Определить необходимость микширования; для объединения RTSP-Audio использовать микшер до 8 потоков.
• 5. Если Dante требует частого переключения в реальном времени, оценить необходимость использования OIP-N60C.
• 6. Провести предварительную подготовку: проверить I/O, громкость, задержку, микширование и сценарии переключения.

• 11

  Контрольный список перед развертыванием • Проверить все Audio I/O конечных устройств.

• Для каждого OIP-N определить, что передаётся через TX и что принимается через RX.
• Проверить поддержку Dante и наличие лицензии для выбранной модели.
• Определить, нужен ли микшер RTSP-Audio и сколько потоков требуется объединить.
• Определить выход декодированного аудио: USB/UAC, Line Out или HDMI Audio.
• Для частого переключения Dante в реальном времени оценить OIP-N60C.
• До внедрения протестировать громкость, задержку, микширование и сценарии переключения.

• 12

  Итоговая архитектура

Ключевая особенность системы — OIP-N40E и OIP-N60D могут одновременно передавать и принимать аудиопотоки. Поэтому Audio Routing следует проектировать как двунаправленную распределённую архитектуру, а не как набор однонаправленных кодеров и декодеров.

Краткое резюме
